回路図

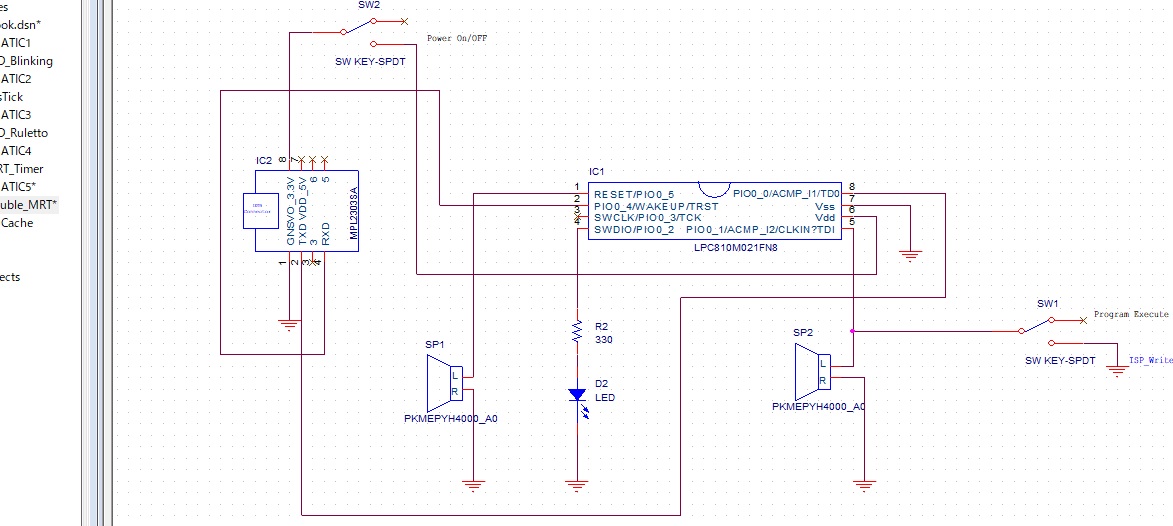

回路図を示します。書き込み（ISPモード）の状態とを切り替えるSW１につながる5番端子に2個目のスピーカが接続です。スピーカーの内部抵抗が大きいとふんでモード気鋭替えのスイッチと並列に接続しています。本では、なるべく離れた位置にスピ―カーを配置したく、元々あったスピ―カーを４番ピンから一番ピンに変更しているようです。私の方でもそれに従いました。

プログラムが難しい

まず初めに、プログラムが難しい。自分で作成することは無理でした。プログラムやMRTの設定周りの理解を理解しなければいけないのもさることながら、音符の読み方というか音楽に関することが少し出てくるところが、余計に複合的に理解しにくくなっている。この本に書かれている見本のプログラムを の意味を理解するのに時間がかかります。
　まず確認で、MRTを使用するにはLPC810のマニュアルを読むと、

• SYSAHBCLKCTRLレジスタで、ビット10を設定し、レジスタ・インターフェースへのクロックを有効にする。
• PRESETCTRLレジスタを使用してMRTリセットをクリアする　　 まずこれが最低限の設定。
  　次に、MRTは４つのチャンネルを持ち、繰り返し割り込みタイマーでもある。ここでは栗けゑ氏割り込みモードに限り説明してみる。

リピート割り込みモード

• TIMERnがアイドル状態の時、INTVALnレジスタに0以外の値IVALUEを書き込むと，直ちに時間間隔値IVALUE - 1がロードされ，タイマはこの値からカウントダウンを始める。

各種定義

#define MRT_INT_ENA (0x1«0)
#define MRT_REPEATED_MODE (0x00«1)
#define MRT_STAT_IRQ_FLAG (0x1«0)

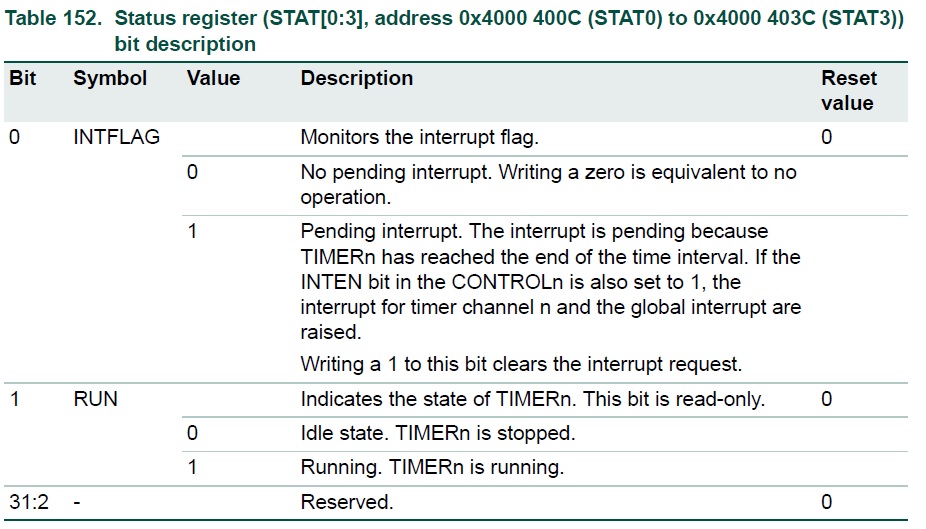

これは、すべてMRTのSTATレジスタに関連する定数が定義されいる。
#define MRT_INT_ENA (0x1«0) により、STATUSレジスタの割り混みフラグを０にリセット用の定数の定義。

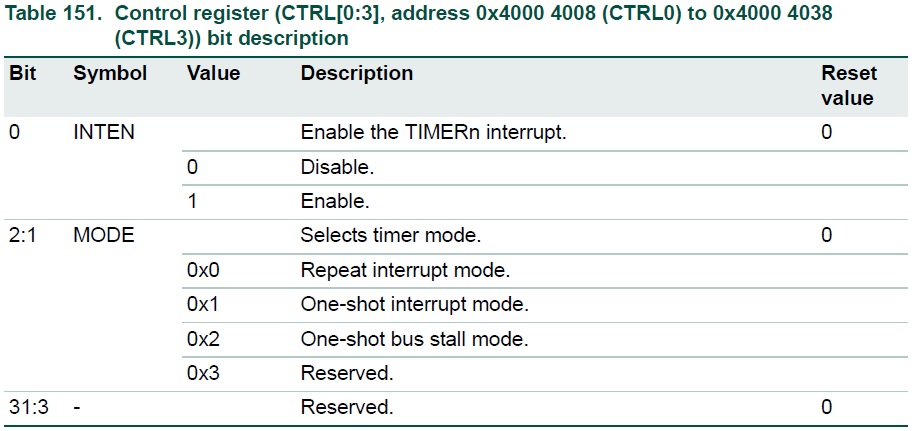

#define MRT_REPEATED_MODE (0x00«1) により、MRTのCTRLレジスタのリピートモード設定用の定数定義。
#define MRT_STAT_IRQ_FLAG (0x1«0) は、割り込みが発生しているかを調べるための定数の定義。

init_mrtについて

LPC_SYSCON ->SYSAHBCLKCTRL |= (0x1 << 10);
LPC_SYSCON ->PRESETCTRL &= ~(0x1 << 7);
LPC_SYSCON ->PRESETCTRL |= (0x1 << 7);

　１行目はMRTの設定において、マニュアル通り。２行目から３行目がMRTをリセットをクリアするという設定。kのリセットをクリアするという表現がいまだに違和感がある・・・。
